上海博迅灭菌器硬件电路设计

来源：未知发布日期：2021-10-28 18:39【大中小】

温度测量电路
基于铂电阻测温范围宽、精度高和易标定等特点，选用13B级精度的PTYO0铂电阻作为温度传感翻。

采用恒流源驱动电路为铂电阻供电，以确保能够稳定准确地粑得铂电阻两端的电压值。

驱动电流必须大小合适，既不能过小降低铂电阻传感器的灵敏度，也不能过大使铂电阻内部过热造成误差增大。
铂电阻测温电路是基于铂电阻的阻值随温度变化而发生改变，但是由于受到引线电阻等附加电阻的影响，

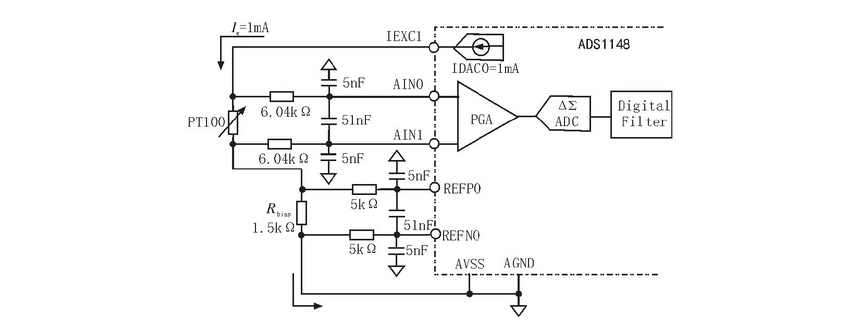

铂电租的阻值变化不能准确反应出温度的变化，所以采用四线剖接线方式来消除引线电阻的影响，铂电阻传感器与AD转换电路四线制连接电踏如图所示。

ADS148为铂电阻提供驱动电流l，在驱动电流作用下铂电阻两端会产生电势差，通过低通伸波器将电势差传铂到AD转缺村片，

还动电的(波资经铂电阻后，再在基准电阻Rbias上产生基准电压，这样可消除因恒流源导致的测量误差。
