高压灭菌器温度测量电路

 基于铂电阻测温范围宽、精度高和易标定等特点，选用 1/3B 级精度的 PT100 铂电阻作为温度传感 器[4]。采用恒流源驱动电路为铂电阻供电，以确保能 够稳定准确地测得铂电阻两端的电压值[5]。

驱动电流 必须大小合适，既不能过小降低铂电阻传感器的灵敏 度，也不能过大使铂电阻内部过热造成误差增大。

铂电阻测温电路是基于铂电阻的阻值随温度 变化而发生改变，但是由于受到引线电阻等附加电 阻的影响，铂电阻的阻值变化不能准确反应出温度 的变化，所以采用四线制接线方式来消除引线电阻 的影响[8-9]，

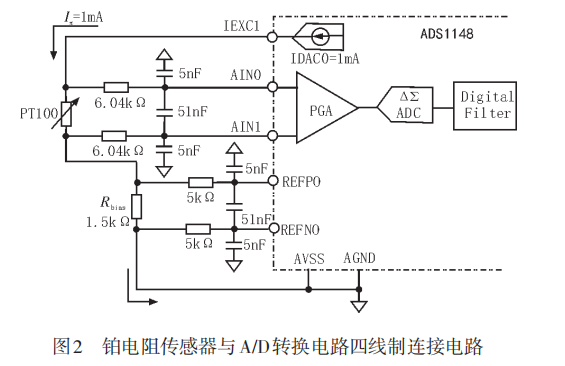

铂电阻传感器与 A/D 转换电路四线制连 接电路如图 2 所示。ADS1148 为铂电阻提供驱动电 流 Ix ，在驱动电流作用下铂电阻两端会产生电势 差，通过低通滤波器将电势差传输到 A/D 转换芯 片。

驱动电流 Ix 流经铂电阻后，再在基准电阻 Rbias 上产生基准电压，这样可消除因恒流源导致的测量误差。

上海博迅压力测量电路

根 据 JJF（苏）96-2010《蒸 汽 灭 菌 器 、压 力 校 准 规 范》，无 线 温 度 压 力 记 录 仪 绝 对 压 力 测 量 范 围 为 500 kPa，相对示值误差为±0.2%FS[10]。

压力 测量电 路 采 用 基 于 压 阻 效 应 的 绝 压 型 硅 压 力 传 感 器 86-100G-RT，量程为 0~650 kPa，非线性误差 为±0.05%FS。

该传感器封装上附有一个陶瓷基板， 其中包含一个激光修正电阻，可以对传感器进行温 度补偿和偏移校正。传感器内部为 4 个应变电阻组 成的惠斯通电桥，采用 1.5 mA的恒流源激励，

输出为 0~100 mV 的电压信号，压力传感器工作原理图如 图 3 所示。当外界压力发生变化时，传感器内部的 硅油将压力变化转换为电桥微小电压输出，

输出的 微小电压信号经放大滤波后传递给 A/D 转换电路， 转换成相应的数字量。
