温度控制仪对蒸汽过滤控制原理的改进

对果脯的烘干采用了蒸汽通入法，但其蒸汽含 有很多杂质，导致了电磁阀及其通道经常堵塞。于是笔者 考虑在电磁阀前安装一过滤装置以净化蒸汽。

经过广泛查 询资料，得知目前我国基本上都采用 R406 型除污器，但 该除污器体积大，用力大，安装不便，而且排污时间长， 成本高，不能很好地满足需要。

后来笔者在 Internet 上找 到一改进产品，这就是上海正一自动化仪表厂生产的 Y 型 过滤器。该产品体积小、滤眼细、阻力小、效率高，

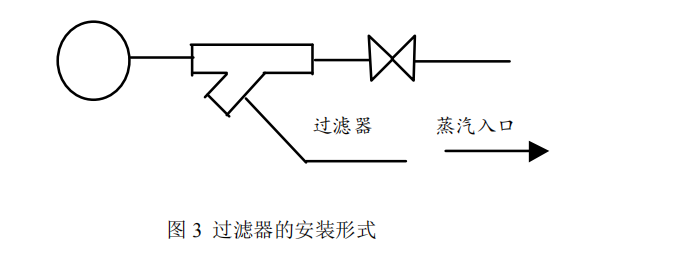

而且 它安装检修方便、成本低、排污时间短。此外它采用不锈 钢制作，坚固耐用。其安装形式为：

 控制原理的改进

原系统采用点控制的设计思路，即温度在高过某一 设定温度时电磁阀关闭，低于这一温度则再打开。

由于温 度控制系统是一大纯滞后系统，所以该方法存在以下几个问题：

（1）温度“惯性”大，电磁阀关闭后温度继续上升， 磁阀关闭后温度继续下降，达不到预期效果；

（2）由于是点控制，继电器及电磁阀频繁启停，一 方面影响其寿命，另一方面，其回流对系统产生较大的冲 击，最终形成对系统的干扰。

 对此笔者针对该公司的实际应用需求，结合产品特 点，反复研究和实验，提出“区间”控制思路——改“点” 控制为“区间”控制，即将温度设在一满足要求的范围。

例如在本项目中，当烘干窑中的温度超过 62° C 时关闭电 磁阀，当温度低于 58° C 时打开电磁阀。这样一来既减小了系统干扰，

又实现了较好的烘干效果，同时也有利于继 电器及电磁阀寿命的提高。

2．4 抗干扰措施的改进 笔者在原系统抗干扰设计的基础上又加入了数字滤波和在 I/O 通道加入光电藕合器件等措施。

前者可以滤去 高次谐波，后者能有效地抑制尖峰脉冲及各种噪声干扰， 从而使过程通道上的信噪比大大提高，从而达到防止干扰 从过程通道传入主机的目的。

2．5 故障的排除元件 对工作模式一不能使用这一故障，笔者经过观察发 现，按下模式一按钮，信号灯不亮，执行器件不动作，

后经测量和实验发现其按钮开关和一 PCB 中间继电器已损坏，致使命令不能送至 CPU，CPU 发出的信号也不能送 至执行部件，遂对其进行更换，故障排除。
